Comment la profondeur d’immersion influe sur le transfert d’oxygène d’un aérateur à turbine

La profondeur d’immersion peut modifier les performances de transfert d’oxygène d’un aérateur à turbine en influant sur la circulation de l’eau, les turbulences en surface et la charge du moteur. Pour les évaluateurs techniques qui comparent des équipements destinés à des bassins aquacoles revêtus, une immersion plus profonde ne signifie pas automatiquement une meilleure aération : l’apport d’oxygène doit être évalué en tenant compte également de la consommation d’énergie, de la géométrie du bassin et des conditions de fonctionnement. Cet article examine l’influence de l’immersion de la turbine sur ces variables, les mesures permettant des comparaisons fiables et la manière de déterminer une profondeur de fonctionnement pratique qui équilibre l’efficacité du transfert d’oxygène, les limites mécaniques et les besoins des systèmes revêtus de géosynthétiques.

Définir l’immersion avant de comparer les performances

L’expression « aérateur à turbine » peut désigner différentes configurations d’équipement. Un rotor de surface et une roue à aubes perturbent tous deux l’interface air-eau, mais leur géométrie de pale, leur vitesse de rotation et leurs schémas de refoulement diffèrent. Un réglage d’immersion adapté à une conception ne doit pas être directement transposé à une autre.

Pour une roue à aubes, l’immersion est généralement définie par la profondeur atteinte par l’extrémité de la pale la plus basse sous la surface de l’eau en fonctionnement. D’autres aérateurs de surface peuvent utiliser un point de référence défini par le fabricant. Le dossier technique doit préciser ce point de référence, les dimensions du rotor et si la mesure a été prise à l’arrêt ou en fonctionnement. Les vagues, le mouvement du flotteur et l’assiette de l’équipement peuvent faire varier l’immersion en fonctionnement par rapport à une mesure statique.

Mesurez les deux extrémités d’un ensemble long. Une flottaison inégale peut laisser une extrémité insuffisamment immergée et l’autre excessivement immergée, même si la profondeur moyenne semble acceptable.

Pourquoi le transfert d’oxygène n’augmente pas indéfiniment avec la profondeur

À faible profondeur d’immersion, les pales entraînent moins d’eau. Elles peuvent produire des éclaboussures visibles sans créer une circulation générale suffisante pour éloigner l’eau oxygénée de l’aérateur. Une immersion accrue peut augmenter le volume d’eau déplacé, renforcer le courant de refoulement et renouveler la surface exposée. Ces effets peuvent améliorer le transfert d’oxygène, à condition de maintenir la vitesse de rotation et le schéma d’écoulement prévu.

Au-delà d’une plage de fonctionnement utile, une immersion supplémentaire accroît la résistance hydrodynamique. Une plus grande part de l’énergie fournie peut alors servir à déplacer l’eau plutôt qu’à créer un contact air-eau efficace. Selon la conception des pales, les éclaboussures et la fragmentation de la surface peuvent devenir moins efficaces. Un moteur diesel peut perdre de la vitesse en cas de surcharge ; un entraînement électrique peut consommer davantage de courant ou déclencher sa protection contre les surcharges.

Il faut donc distinguer un point essentiel : la profondeur qui produit le taux de transfert d’oxygène le plus élevé n’est pas nécessairement celle qui offre la meilleure efficacité de transfert. Une production d’oxygène supérieure n’est pas automatiquement avantageuse si la consommation d’énergie augmente plus rapidement. À l’inverse, un réglage peu profond et efficace peut ne pas fournir suffisamment d’oxygène total lorsque les besoins du bassin atteignent leur maximum.

Il faut donc considérer une courbe de performance plutôt qu’une recommandation de profondeur universelle. La géométrie des pales, la vitesse, la flottaison et la capacité de l’entraînement influent toutes sur la plage de fonctionnement pratique.

Interpréter les valeurs nominales d’oxygénation en tenant compte des conditions d’essai

Une valeur exprimée en kilogrammes d’oxygène par heure ne peut être interprétée sans connaître sa base de mesure. Le taux standard de transfert d’oxygène (SOTR) décrit le transfert dans des conditions de référence définies. L’efficacité standard d’aération (SAE) rapporte ce transfert normalisé à la puissance absorbée, généralement en kilogrammes d’oxygène par kilowattheure. Ni l’un ni l’autre ne doit être confondu avec l’oxygène fourni dans les conditions réelles d’un bassin.

Les procédures d’essai en eau propre, telles que celles couvertes par ASCE/EWRI 2, fournissent une base reconnue pour évaluer le transfert d’oxygène. Toute conformité revendiquée doit préciser l’édition applicable et le rapport justificatif. La température, la pression atmosphérique, la salinité, la concentration en oxygène dissous et la qualité de l’eau influent sur la transposition des résultats d’essai à un bassin d’élevage de poissons ou de crevettes. L’absorption d’oxygène varie également à mesure que l’oxygène dissous approche de la saturation.

Par exemple, le Aérateur à roue à aubes à moteur diesel 12 indique une capacité de transfert d’oxygène de 6.5 kg/h et un moteur diesel de 8 HP. Son entraînement diesel est pertinent lorsque l’alimentation électrique n’est pas disponible. Toutefois, ces caractéristiques ne suffisent pas à déterminer la profondeur d’immersion optimale ni l’efficacité normalisée. L’évaluateur doit également connaître l’immersion lors de l’essai, la vitesse de rotation, les conditions de l’eau et la mesure réelle de la puissance absorbée.

La puissance nominale indiquée sur la plaque du moteur n’est pas équivalente à la puissance mesurée en fonctionnement. Pour un équipement diesel, la consommation de carburant constitue un indicateur utile pour les comparaisons opérationnelles, tandis que le calcul de l’efficacité à partir de la puissance à l’arbre nécessite une méthode de mesure appropriée. La puissance électrique absorbée, la puissance à l’arbre et l’énergie du carburant correspondent à des limites de comptabilisation différentes ; les comparaisons entre fournisseurs doivent utiliser la même base.

Les bassins revêtus imposent des contraintes hydrauliques et d’installation supplémentaires

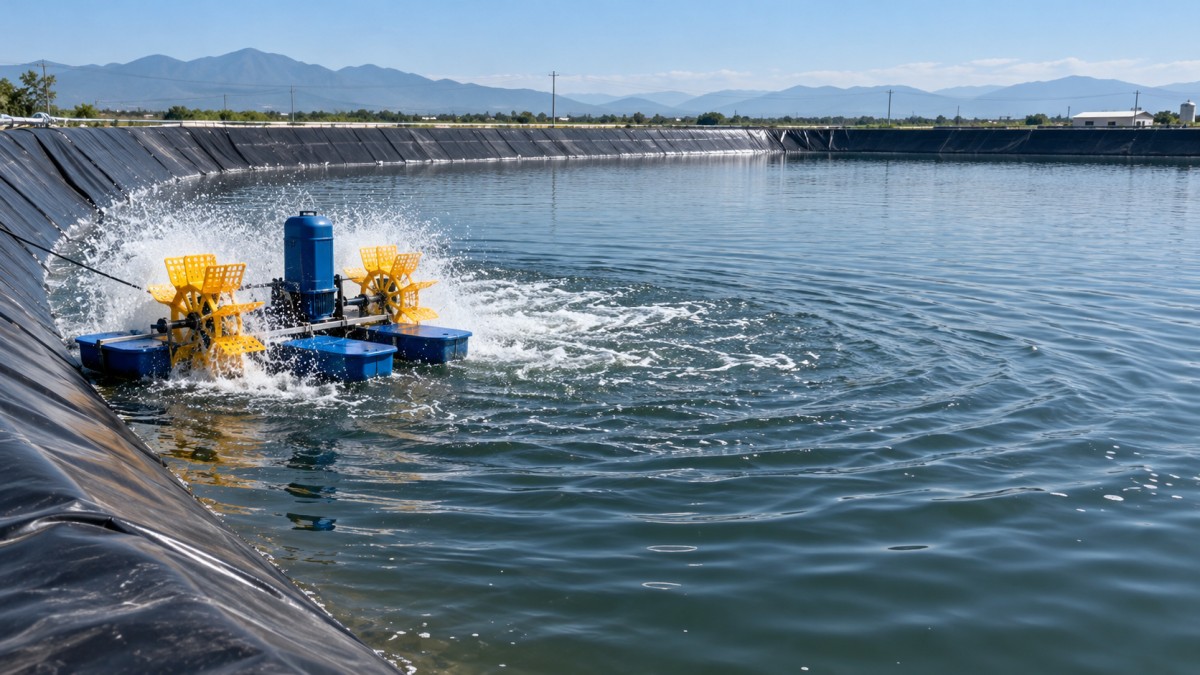

Dans les bassins aquacoles revêtus de géosynthétiques, le positionnement de l’aérateur doit tenir compte de la géomembrane ainsi que de la distribution de l’oxygène. Des courants forts n’endommagent pas intrinsèquement un système de revêtement correctement conçu. Le risque vient d’un écoulement concentré agissant sur des plis exposés, des bords lâches, des zones insuffisamment soutenues ou des débris accumulés. Les ancrages, les câbles et les équipements mobiles peuvent présenter des risques distincts d’abrasion ou de perforation.

Un engagement plus profond des pales peut renforcer la circulation, mais le courant ainsi créé doit être évalué au niveau des pentes, des angles, des points de drainage et des zones de collecte des sédiments du bassin. Une augmentation du débit peut redistribuer les matières solides déposées plutôt que les évacuer. Un courant de surface vigoureux ne prouve pas non plus que l’eau au fond reçoit suffisamment d’oxygène.

Maintenez un dégagement entre les composants rotatifs et le revêtement, y compris lors des variations prévisibles du niveau d’eau et des déplacements de l’équipement. Le système d’amarrage doit éviter tout frottement incontrôlé contre la géomembrane. Si des fixations ou des traversées sont nécessaires, leur conception doit respecter les exigences techniques du système de revêtement plutôt que reposer sur des solutions improvisées sur le site.

Déterminer une plage de fonctionnement au moyen de vérifications contrôlées

Commencez dans la plage d’immersion autorisée par le fabricant. Procédez par ajustements documentés et laissez le fonctionnement se stabiliser avant de relever les résultats. Gardez la configuration du rotor et la vitesse prévue constantes ; consignez toute variation réelle de vitesse au lieu de supposer que l’entraînement la maintient.

• Consignez l’immersion, le niveau d’eau, la vitesse de rotation, l’assiette de l’équipement et la mesure d’apport énergétique retenue.
• Mesurez l’oxygène dissous à plusieurs endroits et profondeurs, y compris dans les zones de faible circulation éloignées du refoulement.
• Notez la température, la salinité le cas échéant, les conditions météorologiques et les conditions de fonctionnement du bassin susceptibles d’influer sur les comparaisons.
• Vérifiez les vibrations, la charge du moteur thermique ou électrique, la stabilité des flotteurs, les mouvements du système d’amarrage et le dégagement par rapport au système de revêtement.

Un essai dans un bassin de production est utile pour évaluer la distribution et l’adéquation opérationnelle, mais une hausse de courte durée de l’oxygène dissous ne peut être considérée comme un essai normalisé de transfert d’oxygène. La respiration des animaux, la demande des sédiments, la photosynthèse et les échanges naturels à la surface peuvent fausser le résultat. Lorsqu’un taux de transfert garanti est important, demandez un essai documenté réalisé selon une procédure convenue.

Jinan Dingshun Import & Export Co., Ltd. fournit des géosynthétiques, des équipements aquacoles et des équipements d’ingénierie, et intègre l’approvisionnement, le contrôle qualité, les formalités douanières, la logistique et le service après-vente. Pour une offre groupée comprenant revêtement et aérateur, cette coordination est particulièrement utile lorsque les consignes de profondeur de fonctionnement, les détails d’assemblage, les exigences d’inspection et la documentation de maintenance sont harmonisés avant l’expédition.

Indiquez une plage d’immersion acceptable plutôt qu’un réglage unique sans tolérance. Le choix final doit fournir suffisamment d’oxygène et de circulation, rester dans les limites de l’entraînement et tenir compte des variations du niveau d’eau sans compromettre le dégagement par rapport au revêtement. Si le fournisseur ne peut pas expliquer les conditions associées à la valeur nominale d’oxygénation, clarifiez ce point avant d’utiliser cette valeur pour dimensionner l’installation.
