Pour protéger le câble d’un aérateur à roue à aubes contre l’abrasion, faites-le passer à l’écart des pièces mobiles et des arêtes rugueuses, soutenez-le à l’aide de colliers larges et matelassés, et protégez les points de contact inévitables avec une gaine adaptée ou un guide lisse. Prévoyez un jeu maîtrisé partout où l’équipement est mobile. Un câble tendu entre la berge et l’aérateur peut transmettre directement les mouvements à l’entrée du moteur, tandis qu’une boucle trop ample peut dériver vers la roue à aubes ou frotter contre le revêtement du bassin.

La disposition doit être adaptée à l’installation. Un appareil fixe doit être protégé des vibrations et des arêtes vives du châssis ; un appareil flottant doit également disposer de suffisamment d’espace pour se déplacer dans les limites de son amarrage et en fonction des variations du niveau d’eau. Dans un bassin revêtu d’une géomembrane, les supports de câble doivent protéger à la fois le câble électrique et l’étanchéité située dessous.

Repérez les points de contact avant d’ajouter des dispositifs de retenue

Arrêtez l’aérateur, coupez son alimentation électrique et empêchez tout redémarrage accidentel avant de manipuler le câble ou d’approcher l’équipement. Si nécessaire, demandez à une personne qualifiée de vérifier que l’installation est bien hors tension. Si des conducteurs sont exposés, si le câble présente des entailles profondes, des fissures ou des dommages près de l’entrée du moteur, ne remettez pas l’appareil en service avant que le câble ait été évalué et réparé ou remplacé de manière appropriée. Une gaine de protection ne peut pas rétablir l’isolation électrique d’un câble endommagé.

Suivez le câble depuis le raccordement à l’alimentation jusqu’au moteur. Recherchez les zones polies, les sections aplaties, les entailles et les endroits où de la saleté s’est accumulée autour d’un point de contact. Examinez également la face inférieure du câble : l’usure due au frottement contre un châssis ou le bord du bassin peut ne pas être visible d’en haut.

Prêtez une attention particulière aux quatre endroits suivants :

• Entrée du câble dans le moteur : une tension ou des flexions répétées à cet endroit peuvent solliciter le presse-étoupe et compromettre son étanchéité.
• Passages sur le châssis : un support qui semble lisse peut présenter, sous le câble, une soudure, une bavure ou une arête étroite.
• Transition vers la berge : les changements de direction peuvent concentrer la pression contre le béton, la pierre ou un bord de revêtement exposé.
• Jeu près de l’eau : un câble sans support peut dériver vers les pièces en rotation, s’accrocher au matériel d’amarrage ou traîner sur le fond du bassin.

Tenez compte de toute l’amplitude de mouvement autorisée de l’équipement, et pas seulement de sa position par temps calme. Une fois l’alimentation coupée, évaluez le cheminement du câble aux limites permises par les amarres et les niveaux d’eau prévus. Si le câble se tend avant que l’amarrage ne retienne l’aérateur, son cheminement doit être ajusté. Le câble électrique ne doit jamais servir de ligne d’amarrage ni de câble de levage.

Soutenez le câble sans l’écraser

Dans la mesure du possible, commencez par éloigner le câble de la source d’abrasion. Une gaine posée sur un câble qui glisse régulièrement contre une arête vive reste un élément d’usure. Supprimer le contact, adopter un cheminement plus lisse et approuvé ou installer un guide arrondi réduit les contraintes exercées sur le matériau de protection.

Sur un châssis fixe, utilisez des colliers de câble ou des berceaux matelassés adaptés au diamètre extérieur du câble et aux conditions d’exposition. Le support doit répartir la pression sur une large surface et maintenir le câble sans aplatir visiblement sa gaine. Vérifiez la compatibilité des matériaux de rembourrage avec la gaine et assurez-vous qu’aucun élément exposé ne présente d’arête vive.

Les colliers de serrage peuvent aider à organiser le cheminement, mais des colliers étroits serrés trop fort peuvent exercer une pression concentrée. S’ils conviennent, choisissez des modèles adaptés à l’exposition au soleil et à l’humidité, utilisez une surface d’appui lisse et ne les serrez pas au point de marquer la gaine. Éloignez les extrémités coupées du câble et des zones manipulées par les opérateurs. Ne fixez rien sur les connecteurs, les presse-étoupes ou une section déjà endommagée.

Placez les supports de manière à empêcher le câble de s’affaisser dans des zones dangereuses et à maîtriser ses mouvements aux changements de direction. Respectez les exigences des fabricants de l’équipement et du câble concernant l’espacement des supports et le rayon de courbure ; aucun espacement unique ne convient à tous les câbles et aérateurs. Évitez les courbures brusques, en particulier à proximité d’un presse-étoupe ou d’un connecteur. Une courbure courte et serrée à l’extrémité d’un support rigide peut devenir le nouveau point de défaillance.

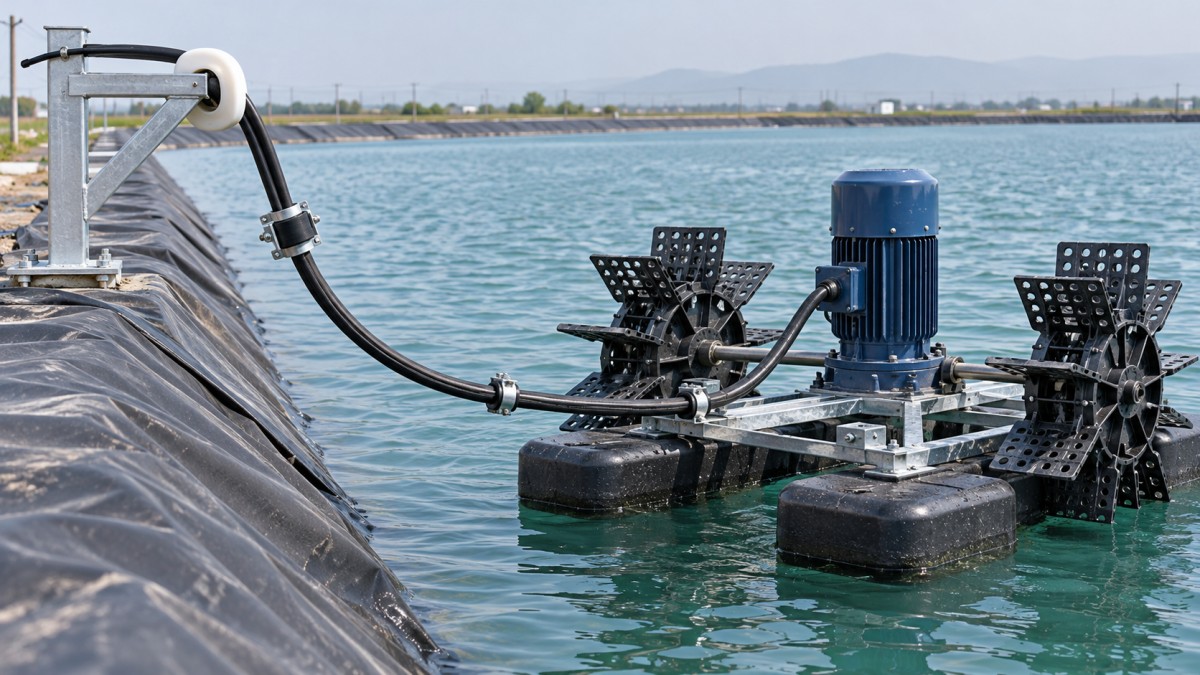

Dans une installation flottante, prévoyez une boucle lisse et maîtrisée dans une zone dégagée où le câble pourra fléchir avec les mouvements de l’aérateur. Vérifiez qu’elle permet les mouvements autorisés sans atteindre la roue à aubes, l’arbre ou d’autres pièces en rotation. Soutenez séparément la partie du câble située côté berge afin que son poids ne tire pas sur l’entrée du moteur. Si nécessaire, utilisez un dispositif de retenue de traction approuvé par le fabricant.

Pour effectuer un contrôle visuel utile, examinez l’ensemble du cheminement : câble soutenu sur le châssis, courbures progressives, protection au passage de la berge et boucle de mouvement à l’écart de la zone de fonctionnement. Vérifier uniquement le collier le plus proche peut faire passer inaperçu un problème de tension plus loin sur le parcours.

Choisissez une protection adaptée au contact et aux conditions d’exposition

La protection contre l’abrasion doit être adaptée au mécanisme d’usure. Un passage fixe sur la berge peut nécessiter une gaine rigide ou un guide lisse. Une section qui fléchit avec l’aérateur peut nécessiter une gaine flexible conçue pour des mouvements répétés. Évitez de prolonger une protection rigide dans une section mobile, car son extrémité concentrerait les flexions.

Choisissez des gaines et des guides adaptés aux conditions réelles : exposition au soleil, à l’eau et aux traitements du bassin, température et mouvements. Tout câble immergé doit être lui-même homologué pour cet usage. L’ajout d’une gaine ou d’un conduit ne rend pas un câble électrique inadapté compatible avec l’immersion.

Vérifiez la surface intérieure de la protection ainsi que ses extrémités. Des coupes rugueuses dans un conduit, des renforts exposés ou des bords de gaine rigides peuvent user la gaine qu’ils sont censés protéger. Utilisez des raccords lisses ou des protections de bord adaptés, et fixez la gaine pour l’empêcher de glisser et de laisser réapparaître le point de contact initial. Veillez à ce que ses points de fixation ne créent pas de nouvelles zones de pression.

Enrouler du ruban ordinaire autour d’un point de frottement permet rarement de maîtriser le mouvement à l’origine du problème. Le ruban peut également masquer la détérioration lors d’une inspection. Les protections doivent permettre d’accéder périodiquement à la gaine, en particulier là où des particules abrasives peuvent pénétrer. Une gaine contenant du sable peut continuer à user le câble de l’intérieur, même si sa surface extérieure semble intacte.

Pour les longues sections enfermées, faites vérifier l’installation du câble afin de déterminer si elle affecte la dissipation thermique et la charge électrique. Gardez les raccordements accessibles pour inspection et utilisez des connexions adaptées à leur emplacement. Ne placez pas de fiche ordinaire, d’épissure improvisée ou de raccord recouvert de ruban dans une section humide du parcours.

Éloignez les éléments de fixation du câble de la géomembrane du bassin

Dans un bassin revêtu, la protection du câble et celle du revêtement doivent être prises en compte séparément. Un câble gainé peut toujours frotter contre la géomembrane, et un collier métallique sans danger pour le câble peut endommager le revêtement. Évitez de faire traîner les câbles sur le fond, de placer des fixations exposées contre la membrane ou d’y enfoncer des piquets pour créer des points de fixation pratiques.

Dans la mesure du possible, soutenez la transition vers la berge à partir d’une structure adaptée située à l’extérieur du revêtement. Si un support doit reposer sur la zone revêtue, utilisez un dispositif compatible avec la membrane qui répartit la charge, avec une couche de protection spécifiée pour l’installation. Retirez les pierres et les particules abrasives coincées avant de le mettre en place. Ne considérez pas qu’un petit morceau de matériau souple placé sous un support lourd assure une protection suffisante.

Pour les bassins utilisant une géomembrane étanche pour bassin à poissons, telle queMembrane géomembrane étanche en PEHD noir pour bassin à poissons, à prix réduit, choisissez les détails du support en fonction du matériau, de l’épaisseur de la membrane et de la surface sous-jacente. Les propriétés d’étanchéité et de résistance à la traction ne garantissent pas une résistance aux frottements répétés des câbles ni aux charges concentrées exercées par les éléments de fixation. Toute pénétration nécessaire doit faire l’objet d’un dispositif d’étanchéité conçu à cet effet, et non d’un perçage improvisé.

Après l’installation, observez l’aérateur depuis un endroit sûr lors du démarrage et en fonctionnement normal. Surveillez les vibrations, le déplacement du câble dans les colliers, la tension à l’entrée du moteur et les contacts au niveau de la berge. Coupez de nouveau l’alimentation avant d’effectuer des réglages.

Inspectez le cheminement après avoir déplacé l’aérateur, modifié les amarres, constaté une variation importante du niveau d’eau ou subi une tempête, et intégrez cette vérification aux contrôles réguliers de l’équipement. Ouvrez les gaines amovibles si nécessaire pour inspecter les zones de contact masquées. Si l’usure réapparaît au même endroit, modifiez le cheminement ou le dispositif de support avant d’ajouter davantage de protection. Des dommages répétés indiquent que les mouvements, la pression ou les particules abrasives coincées n’ont pas été éliminés.
